隨著工業自動化與智能水務的發展，基于觸摸屏與變頻器的恒壓供水系統因其高效、穩定和智能化的特點，在各類供水場景中得到了廣泛應用。本文將以昆侖通態（MCGS）觸摸屏與ABB ACS530變頻器為核心，探討如何構建一個完整的恒壓供水智能控制系統，并簡要介紹其通訊程序設計與系統開發要點。

一、系統概述與核心組件

恒壓供水系統的核心目標是無論用戶端用水量如何變化，都能維持管網中水壓的恒定。這通常通過變頻器調節水泵電機的轉速來實現。本系統架構主要包括：

1. 控制核心：昆侖通態觸摸屏（如TPC系列），作為人機界面（HMI），負責參數設定、狀態監控、曲線顯示及系統啟?？刂啤?/li>
2. 執行單元：ABB ACS530變頻器，專為泵類負載優化，內置PID調節器與泵類控制宏，直接驅動水泵電機。
3. 反饋元件：壓力變送器，實時檢測管網壓力，并將4-20mA模擬信號反饋給系統。
4. 通訊網絡：采用標準的Modbus RTU通訊協議，通過RS-485串行總線連接觸摸屏與變頻器，實現數據交互。

二、通訊硬件連接與參數設置

1. 硬件連接：

• 使用屏蔽雙絞線連接昆侖通態觸摸屏的COM口（支持RS-485）與ABB ACS530變頻器的通訊端口（如RO1、RO2端子）。

• 確保線路正確，并接入終端電阻（通常為120Ω），以減少信號反射，保證通訊穩定性。

2. 變頻器參數設置（關鍵步驟）：
在ABB ACS530上電后，需通過其控制盤或PC工具設置以下關鍵參數，以啟用Modbus通訊并配置恒壓供水基本功能：

• 通訊組參數：

• 9802 COMM MODULE SEL：選擇 1 (MODBUS)。

• 5302 MODBUS ADDR：設置變頻器的站地址，例如 1。

• 5303 MODBUS BAUD：設置波特率，需與觸摸屏一致，如 9600。

• 5304 MODBUS PARITY：設置校驗方式，如 1 (8E1，偶校驗)。

• 應用宏選擇：

• 9902 APPLIC MACRO：選擇 1 (Pump control宏)，該宏已預設了泵類應用的常用參數和PID邏輯。

• PID與給定值設置：

• 將壓力給定源（如參數4001，取決于所選宏）設置為來自Modbus通訊。

• 配置PID反饋源（參數4016）為來自模擬輸入AI1（連接壓力變送器）。

• 在觸摸屏上設定的目標壓力值，將通過Modbus寫入變頻器的相應寄存器，作為PID的設定點。

三、昆侖通態觸摸屏（MCGS）程序開發

在MCGS嵌入版組態軟件中，開發主要分為設備連接、變量定義、畫面制作和邏輯編程。

1. 設備驅動添加與配置：

• 在“設備窗口”中，添加“通用串口父設備”和“Modbus RTU 子設備”。

• 配置串口參數（波特率、數據位、停止位、校驗位）與變頻器設置完全一致。

1. 定義通訊變量：

• 根據ABB ACS530的Modbus寄存器映射表，定義需要讀寫的變量。例如：

• 讀?。ūO控）：

• 輸出頻率（寄存器地址：???????0x0003）：數據類型為16位無符號，需根據手冊進行換算。

• 輸出電流（???????0x0005）：同上。

• 狀態字（???????0x0002）：用于判斷運行、故障等狀態。

• 寫入（控制）：

• 控制字（???????0x0000）：發送啟動、停止、復位等命令。

• 頻率給定/壓力給定（如寄存器???????0x0001或宏相關寄存器）：寫入目標壓力值對應的頻率設定值。

• 在MCGS中為每個寄存器連接建立一個“通道”，并關聯一個內部“數據變量”。

1. 用戶界面設計：

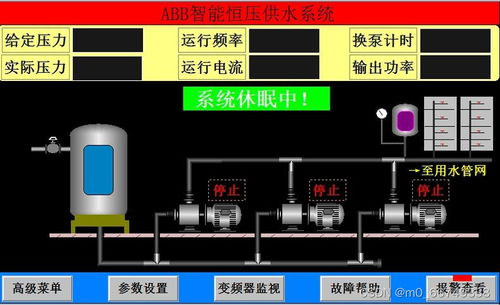

• 制作主監控畫面，包含：

• 系統啟停按鈕（鏈接至控制字變量）。

• 目標壓力設定輸入框（鏈接至給定值變量）。

• 實時壓力、電流、頻率顯示框。

• 運行狀態指示燈和故障報警信息顯示區。

• 實時壓力-時間趨勢曲線圖。

• 可設計參數設置畫面，用于修改PID參數（通過寫入變頻器相應寄存器實現）。

1. 邏輯與腳本增強：

• 利用MCGS的“運行策略”或“腳本程序”，實現高級功能，如：

• 泵的輪換與休眠控制：根據用水量，控制多臺泵的啟停順序與工頻/變頻切換，并實現小流量時的休眠與喚醒。

• 故障自動處理：解析變頻器狀態字，發生故障時自動彈出報警，并記錄歷史。

• 數據記錄與報表：將關鍵運行數據存入觸摸屏的存儲空間，并支持查詢和導出。

四、系統調試與智能水務集成

1. 分步調試：

• 首先確保Modbus物理鏈路通訊正常，可在MCGS中使用“設備調試”功能測試變量讀寫。

• 然后進行開環測試，即通過觸摸屏手動給定頻率，觀察水泵響應。

• 最后接入壓力反饋，啟用PID閉環控制，精細調節PID參數（如比例增益、積分時間），使系統響應快速且穩定，無超調或振蕩。

2. 向智能水務系統演進：
此基礎恒壓控制系統可進一步擴展為更智能的水務管理節點：

• 網絡化：昆侖通態觸摸屏通常支持以太網，可將數據上傳至上層SCADA系統或云平臺。

• 數據分析：在云端或上位機進行用水模式分析、能效計算、預測性維護。

• 移動監控：開發APP或微信小程序，實現遠程監控與報警推送。

• 多系統聯動：與水源監測、水質監測、閥門控制等系統聯動，構成完整的智能水務解決方案。

結論
通過昆侖通態觸摸屏與ABB ACS530變頻器基于Modbus RTU的可靠通訊，結合MCGS靈活的組態功能，可以高效構建一個穩定、直觀的恒壓供水控制系統。清晰的參數設置、嚴謹的變量映射以及合理的控制邏輯是實現系統穩定運行的關鍵。在此基礎上，利用現代物聯網技術進行擴展，即可邁向更高層次的智能水務系統，實現供水管理的數字化、網絡化與智能化，最終達到節能降耗、保障供水和提升管理效率的綜合目標。
